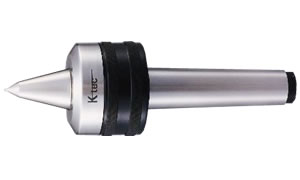

| USS ＭＴサイズ：NO．3〜NO．5 |
|
 |
重切削に適したベアリング構造 |
| |
ワーク側にスラスト+テーパーローラ、後部にニードル軸受。
特にNO.6サイズは国内最強の対荷重性を発揮。
（当社内での設計計算値比較による） |
 |
|
|
非接触（ラビリンスシール）防水構造 |
| |
余計な修理費は排除されます。
また、シール摩擦熱がないため熱変位による寸法
バラツキはより安定します。 |
|
|
|
合理化設計＋お得な価格 |
| |
最大手工作機メーカの元開発技術者が見直し。
シンプルで修理が容易・・・当然価格もひかえめ |
|
|
| |
本品は特に細もの加工用の先端形状ですので、バイトホルダー干渉が許す限り、ＮＵＲシリーズをお奨めします。 |
|
|
 |
| 主要寸法図 |
|
|
| USSシリーズ
寸法表 |
| 型番 |
Ｇ．Ｄ． |
Ｄ |
ｄ |
Ａ |
Ｂ |
Ｃ |
ｃ |
Ｌ |
Ｅ |
ｅ |
Ｉ |
| USS-NO.3 |
23.825 |
53 |
24 |
36 |
44 |
85 |
4.5 |
165 |
10 |
− |
− |
| USS-NO.4 |
31.267 |
68 |
31 |
47 |
52 |
108 |
5.3 |
206 |
12 |
− |
− |
| USS-NO.5 |
44.399 |
83 |
40 |
55 |
56 |
136 |
6.3 |
247 |
20 |
− |
− |
| 超硬付きUSS-NO.3 |
23.825 |
53 |
24 |
36 |
44 |
85 |
4.5 |
165 |
10 |
7 |
− |
| 超硬付きUSS-NO.4 |
31.267 |
68 |
31 |
47 |
52 |
108 |
5.3 |
206 |
12 |
10 |
− |
| 超硬付きUSS-NO.5 |
44.399 |
83 |
40 |
55 |
56 |
136 |
6.3 |
247 |
20 |
14 |
− |
|
|
 |
