KFLシリーズ |
| KFL ＭＴサイズ：NO．3〜NO．5 |
|
 |
高速・高精度に適したベアリング構造 |
| |
ワーク側に組合せｱンギュラ、後部にニードル軸受。
大手ユーザー数社での評価試験も驚愕のデータを
出しています。 |
 |
|
|
非接触（ラビリンスシール）防水構造 |
| |
当然の選択。高速・高効率の追求の結果です。
ぜひ手に取り、その回転の軽さを実感下さい。 |
|
|
|
研磨機でも使用。精度は選択下さい！ |
| |
標準でフレ規格0.005以下。研磨機に使用の際は
その旨申し添え下さい。0.003以下をご用意。
検査機用0.001もご用意ございます。 |
|
|
| |
納入先評価試験でさえ品質を証明！
工作機メーカー多数社にて置換えを進めていただきました。 |
|
|
 |

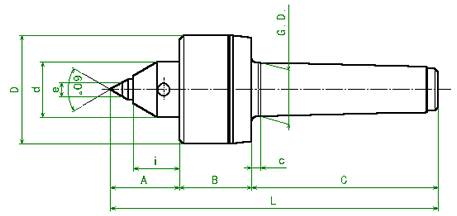

| 主要寸法図 |
| |
|
| KFLシリーズ
寸法表 |
| 型番 |
Ｇ．Ｄ． |
Ｄ |
ｄ |
Ａ |
Ｂ |
Ｃ |
ｃ |
Ｌ |
Ｅ |
ｅ |
Ｉ |
| 交換式KFL-NO.3 |
23.825 |
48 |
30 |
36 |
33 |
85 |
4.5 |
154 |
− |
8 |
22.5 |
| 交換式KFL-NO.4 |
31.267 |
63 |
32 |
40 |
42 |
108 |
5.3 |
190 |
− |
8 |
26.5 |
| 交換式KFL-NO.5 |
44.399 |
85 |
52 |
60.5 |
50 |
136 |
6.3 |
246.5 |
− |
12 |
38 |
| 『超硬付き 標準A-60ヘッドまたは標準5A-60ヘッド』が１個ついています。
|
|
|
 |
