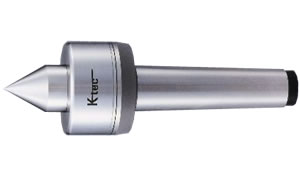

ADR MTサイズ:NO.3〜NO.5 |
|
|
高速・高精度に適したベアリング構造 |
|
ワーク側に組合せアンギュラ、後部にニードル軸受。
大手ユーザー数社での評価試験も驚愕のデータを
出しています。 |
|
|
|
非接触(ラビリンスシール)防水構造 |
|
当然の選択。高速・高効率の追求の結果です。
ぜひ手に取り、その回転の軽さを実感下さい。 |
|
|
|
研磨機でも使用。精度は選択下さい! |
|
標準でフレ規格0.005以下。研磨機に使用の際は
その旨申し添え下さい。0.003以下をご用意。
検査機用0.001もご用意ございます。 |
|
|
|

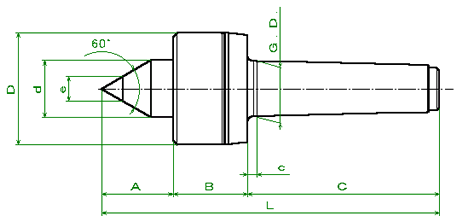

主要寸法図 |
|
|
ADRシリーズ
寸法表 |
型番 |
G.D. |
D |
d |
A |
B |
C |
c |
L |
E |
e |
I |
ADR-NO.3 |
23.825 |
48 |
28 |
35 |
33 |
85 |
4.5 |
153 |
− |
− |
− |
ADR-NO.4 |
31.267 |
63 |
32 |
40 |
42 |
108 |
5.3 |
190 |
− |
− |
− |
ADR-NO.5 |
44.399 |
85 |
40 |
55 |
50 |
136 |
6.3 |
241 |
− |
− |
− |
超硬付きADR-NO.3 |
23.825 |
48 |
28 |
35 |
33 |
85 |
4.5 |
153 |
− |
10 |
− |
超硬付きADR-NO.4 |
31.267 |
63 |
32 |
40 |
42 |
108 |
5.3 |
190 |
− |
14 |
− |
超硬付きADR-NO.5 |
44.399 |
85 |
40 |
55 |
50 |
136 |
6.3 |
241 |
− |
18 |
− |
|
|
|
